聚宏牌JL-510耐200度環(huán)氧樹(shù)脂膠:為透明黏稠液體環(huán)氧樹(shù)脂粘接劑,環(huán)保無(wú)氣味,無(wú)溶劑無(wú)揮發(fā)物,耐高溫150℃~200℃,比普通的環(huán)氧ab膠耐溫要高,,防水防潮,耐酸耐堿,絕緣性好,耐油污,通過(guò)歐盟ROHS標(biāo)準(zhǔn)和SGS檢測(cè).達(dá)到美國(guó)PDA食品級(jí)包裝檢測(cè)認(rèn)證。
- 組成
- 雙組份
- A/B顏色
- 無(wú)色透明粘稠液體
- 配比（重量）
- 1：1
- 硬度
- ≥80(Shore D)
- 可操作時(shí)間
- 15-20min
- 初固時(shí)間
- 40-60min
- 吸水率(25℃ %24小時(shí))
- <0.15
- 耐電壓
- ≥16~18(25℃KV/mm)
- 剪切強(qiáng)度（鋼/鋼）kg/mm2
- ≥16
- 抗壓強(qiáng)度(kg/mm2)
- ≥50
- 拉伸強(qiáng)度（鋼/鋼）kg/mm2
- ≥22-23.5
- 介電常數(shù)(1KHZ)
- 3.8-4.2
- 膨脹系數(shù) CM/CM/℃
- 6-8×10-6/℃
- 體積電阻 25℃ Ohm
- ≥1.35 ×1015
- 表面電阻
- ≥1.2X1014（Ohm）
- 耐溫范圍
- -50~200℃
【環(huán)氧樹(shù)脂膠附注】 以上性能數(shù)據(jù)是在溫度25℃、濕度70%的實(shí)驗(yàn)室環(huán)境下所測(cè)得的典型數(shù)據(jù)，僅供客戶使用時(shí)參考，并不能保證是某個(gè)特定環(huán)境下能達(dá)到的全部數(shù)據(jù)，敬請(qǐng)客戶于使用時(shí)，以實(shí)際生產(chǎn)測(cè)試數(shù)據(jù)為準(zhǔn)。以確認(rèn)我們的產(chǎn)品是否滿足使用要求。貯存條件、運(yùn)輸?shù)纫蛩囟紩?huì)對(duì)我們產(chǎn)品的穩(wěn)定性及物理、機(jī)械性能產(chǎn)生影響。對(duì)于任何采用我們無(wú)法控制的方法得到的結(jié)果，聚宏膠粘劑公司恕不負(fù)責(zé)。
-
油煙機(jī)上的不銹鋼板粘噴漆玻璃
-
陶瓷粘接
-
金屬粘玻璃
-
PC粘陶瓷燈飾
-
食品級(jí)包裝陶瓷粘接
-
木材粘玻璃
-

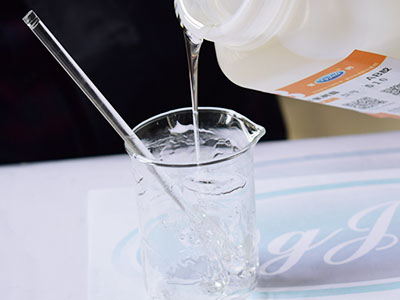

1、環(huán)氧樹(shù)脂膠按重量比1:1的比例等量取出A膠和B膠。 -

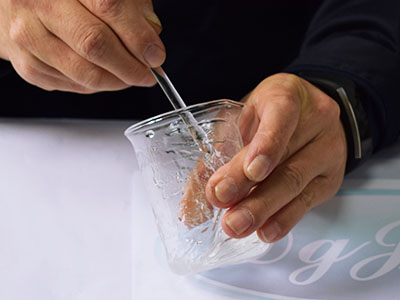

2、將A膠和B膠混合均勻，按順時(shí)針?lè)较蚧旌暇鶆颉?/li>
-

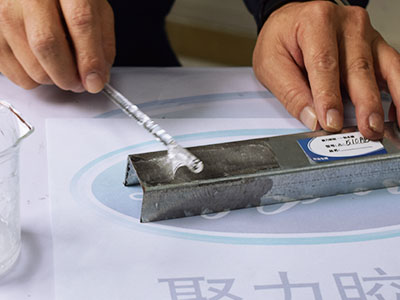

3、將混好的環(huán)氧樹(shù)脂膠均勻涂在其中一粘接表面。 -

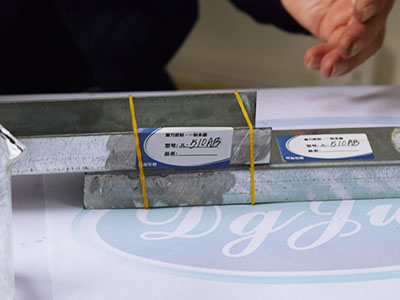

4、吻合粘接后壓緊，有條件的用輔助工具進(jìn)行定位。
- 1、環(huán)氧樹(shù)脂膠能粘哪些材質(zhì)？
- 答：環(huán)氧樹(shù)脂膠針對(duì)常規(guī)的金屬、陶瓷、玻璃、石材、木材以及硬質(zhì)塑料都能粘；PP、PE、PA、PET等難粘材質(zhì) 粘不了，如需粘接這類(lèi)型的材質(zhì)可咨詢客服，我們有專(zhuān)用的膠水。
- 2、ab膠固化不了，或者固化后樹(shù)脂太軟、表面過(guò)粘？
- 答：一般是因?yàn)閍b膠配比不準(zhǔn)確或者混合不均勻造成的。混膠時(shí)要注意混合比例是體積比 還是重量比，比例誤差要控制在5%以內(nèi)。
- 3、環(huán)氧樹(shù)脂膠固化時(shí)間變長(zhǎng)了是什么原因？
- 答：如果在配比準(zhǔn)確，混合均勻的前提下出現(xiàn)此問(wèn)題，極有可能是固化溫度過(guò)低造成的。環(huán)氧樹(shù)脂膠的特點(diǎn)之一就是溫度越高，固化速度越快，反之，溫度越低，固化越慢。
- 4、環(huán)氧樹(shù)脂膠可以防水嗎，泡水呢？
- 答：日常防水沒(méi)問(wèn)題，短時(shí)間泡水也可以，不建議長(zhǎng)期泡水，可自行測(cè)試。如需進(jìn)行測(cè)試，需 靜置24小時(shí)以上等ab膠性能完全穩(wěn)定再進(jìn)行測(cè)試。
- 5、環(huán)氧樹(shù)脂膠光滑面可以直接粘嗎？
- 答：光滑面可以粘，粘接前必須清潔粘接表面，不能有水漬、油污、鐵銹等，有條件的話打 磨粗糙效果更佳。
- 1、儲(chǔ)存環(huán)氧樹(shù)脂膠時(shí)，應(yīng)在陰涼干燥處密封保存；保質(zhì)期6個(gè)月，過(guò)期經(jīng)試驗(yàn)合格可繼續(xù)使用。
- 2、使用環(huán)氧樹(shù)脂膠前，請(qǐng)先小量使用，掌握ab膠的使用技巧，以免出現(xiàn)差錯(cuò)。
- 3、粘接前，粘接表面必須保持干凈，不能有水油污、鐵銹等。打磨后效果更佳。
- 4、混合環(huán)氧樹(shù)脂膠時(shí)，應(yīng)注意用多少混多少，混膠工具不可混用，以免減短A劑使用壽命。
- 5、一次性混環(huán)氧樹(shù)脂膠不宜過(guò)多，混的越多，ab膠反應(yīng)時(shí)溫度越高，可操作時(shí)間也會(huì)變短。
- 6、如需進(jìn)行環(huán)氧樹(shù)脂膠性能測(cè)試，需要靜置24小時(shí)以上等ab膠性能完全穩(wěn)定后再進(jìn)行測(cè)試。
- 7、大批量使用環(huán)氧樹(shù)脂膠，建議購(gòu)買(mǎi)支裝，搭配膠槍使用，操作更快更方便。
