聚宏牌JL-605五分鐘快干環(huán)氧ab膠：本產(chǎn)品快速固化環(huán)氧樹脂膠粘劑,5分鐘快干,透明黏稠液體,低氣味,硬度高,強(qiáng)度高,透明有光澤,固話后具有良好的耐酸堿,耐濕熱,耐大氣老化;絕緣性好,防水防油,耐沖擊,抗壓強(qiáng)度高.已通過歐盟ROHS標(biāo)準(zhǔn)和SGS檢測!
- 組成
- 雙組份
- 外觀

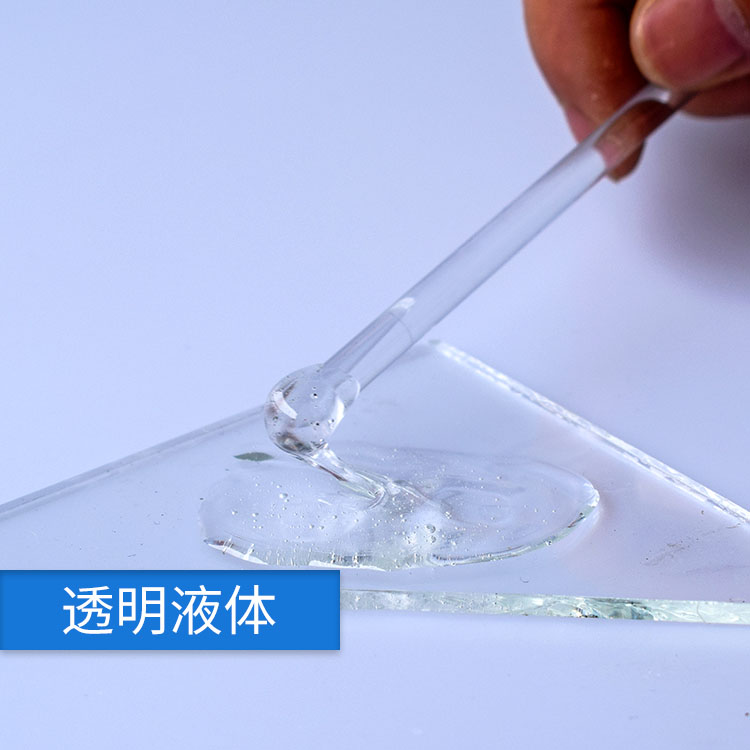

- 透明液體狀
- 配比（重量）
- 1：1
- 硬度（SHORED）
- 86
- A膠粘度
- 5000-8000cps
- B膠粘度
- 5000-6500cps
- 可操作時間
- 3-5min(100gX25℃)
- 初期硬化時間
- 5-8min
- 壓縮強(qiáng)度
- 290-320(kg/cm²)
- 接著強(qiáng)度
- 89(kg/cm²)
- 彎曲強(qiáng)度
- 102(kg/cm²)
- 耐熱性
- 100℃
- 耐溫范圍
- -50℃+100℃
- 膨脹系數(shù) CM/CM/℃
- 6-8×10-6/℃
- 絕緣電阻
- 當(dāng)周圍空氣溫度為15~35℃,相對濕度＜80%時，漏電電阻20兆歐 （電壓 100V）
【附注】 以上環(huán)氧樹脂膠粘劑性能數(shù)據(jù)是在溫度25℃、濕度70%的實(shí)驗(yàn)室環(huán)境下所測得的典型數(shù)據(jù)，僅供客戶使用時參考，并不能保證是某個特定環(huán)境下能達(dá)到的全部數(shù)據(jù)，敬請客戶于使用時，以實(shí)際生產(chǎn)測試數(shù)據(jù)為準(zhǔn)。以確認(rèn)我們的產(chǎn)品是否滿足使用要求。貯存條件、運(yùn)輸?shù)纫蛩囟紩ξ覀儺a(chǎn)品的穩(wěn)定性及物理、機(jī)械性能產(chǎn)生影響。對于任何采用我們無法控制的方法得到的結(jié)果，聚宏膠粘劑公司恕不負(fù)責(zé)。
-
衣物裝飾品粘接
-
金屬粘油石
-
燈飾品粘接
-
工藝品粘接
-

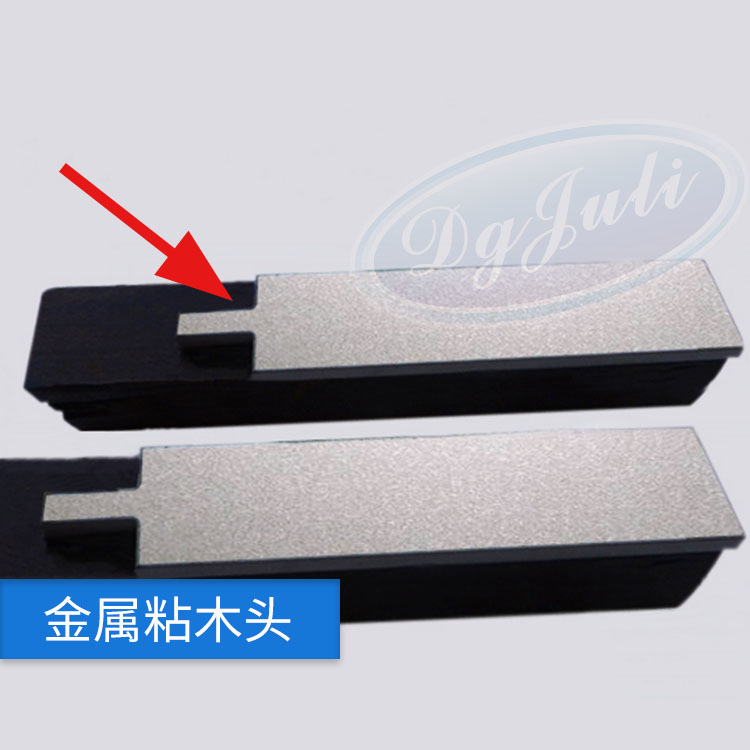

金屬粘木
-
銅件粘接
-

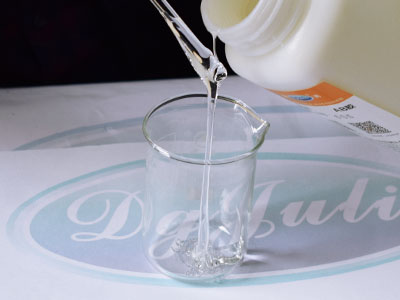

1、環(huán)氧樹脂膠粘劑按重量比1:1比例等量取出A膠和B膠。 -

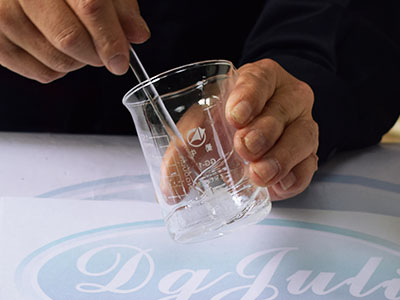

2、將A膠和B膠混合均勻，按順時針方向混合均勻。
-

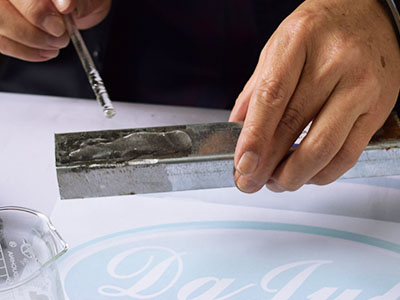

3、將混好的環(huán)氧樹脂膠粘劑均勻涂在其中一粘接表面。 -

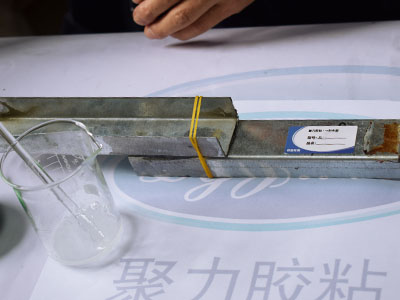

4、吻合粘接后壓緊，有條件的用輔助工具進(jìn)行定位。
- 1、環(huán)氧樹脂膠粘劑能粘哪些材質(zhì)？
- 答：常規(guī)的金屬、陶瓷、玻璃、石材、木材以及硬質(zhì)塑料都能粘；PP、PE、PA、PET等難粘材質(zhì) 粘不了，如需粘接這類型的材質(zhì)可咨詢客服，我們有專用的膠水。
- 2、環(huán)氧樹脂膠粘劑固化不了，或者固化后樹脂太軟、表面過粘？
- 答：一般是因?yàn)榄h(huán)氧樹脂膠粘劑配比不準(zhǔn)確或者混合不均勻造成的。混膠時要注意混合比例是體積比 還是重量比，比例誤差要控制在5%以內(nèi)。
- 3、環(huán)氧樹脂膠粘劑固化時間變長了是什么原因？
- 答：如果在配比準(zhǔn)確，混合均勻的前提下出現(xiàn)此問題，極有可能是固化溫度過低造成的。雙 組分樹脂膠的特點(diǎn)之一就是溫度越高，固化速度越快，反之，溫度越低，固化越慢。
- 4、環(huán)氧樹脂膠粘劑可以防水嗎，泡水呢？
- 答：日常防水沒問題，短時間泡水也可以，不建議長期泡水，可自行測試。如需進(jìn)行測試，需 靜置24小時以上等AB膠性能完全穩(wěn)定再進(jìn)行測試。
- 5、環(huán)氧樹脂膠粘劑光滑面可以直接粘嗎？
- 答：光滑面可以粘，粘接前必須清潔粘接表面，不能有水漬、油污、鐵銹等，有條件的話打 磨粗糙效果更佳。
- 1、儲存環(huán)氧樹脂膠粘劑時，應(yīng)在陰涼干燥處密封保存；保質(zhì)期6個月，過期經(jīng)試驗(yàn)合格可繼續(xù)使用。
- 2、使用環(huán)氧樹脂膠粘劑前，請先小量使用，掌握AB膠的使用技巧，以免出現(xiàn)差錯。
- 3、粘接前，粘接表面必須保持干凈，不能有水油污、鐵銹等。打磨后效果更佳。
- 4、混合環(huán)氧樹脂膠粘劑時，應(yīng)注意用多少混多少，混膠工具不可混用，以免減短A劑使用壽命。
- 5、一次性混膠不宜過多，混的越多，環(huán)氧樹脂膠粘劑反應(yīng)時溫度越高，可操作時間也會變短。
- 6、如需進(jìn)行環(huán)氧樹脂膠粘劑性能測試，需要靜置24小時以上等AB膠性能完全穩(wěn)定后再進(jìn)行測試。
- 7、大批量使用環(huán)氧樹脂膠粘劑，建議購買支裝，搭配膠槍使用，操作更快更方便。
