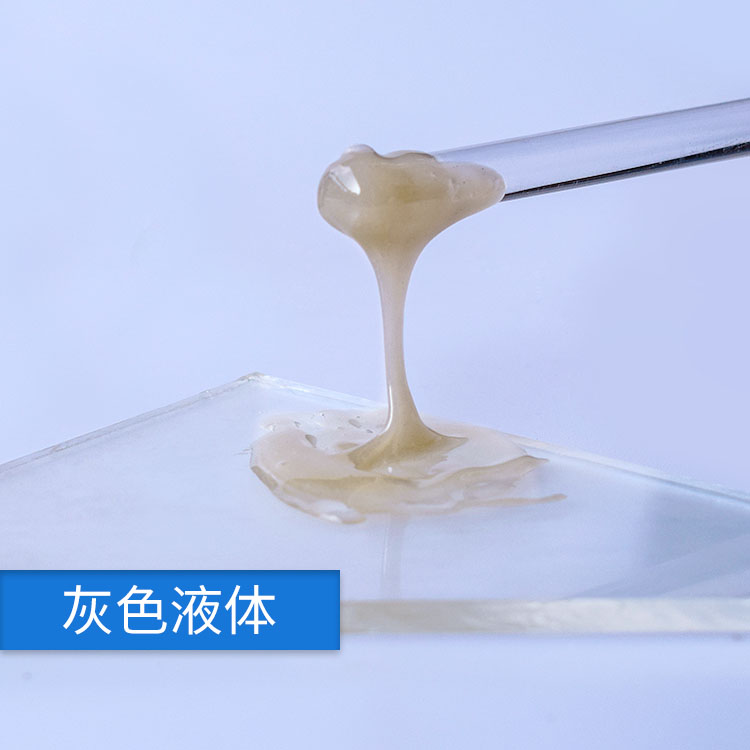

聚宏牌JL-528耐280度環(huán)氧AB膠是引進(jìn)先進(jìn)的工藝技術(shù)及進(jìn)口原材料配制而成的雙組份環(huán)氧樹脂膠粘劑;本產(chǎn)品為黏稠狀液體,濃稠度高不溢膠,不透明,耐溫-60+280℃，長(zhǎng)時(shí)間耐250℃,并可過(guò)回流焊的溫度,可加溫固化,填充性能好,硬度高,操作時(shí)間長(zhǎng),具有耐酸堿,防水耐磨,密封性好,抗震動(dòng),耐沖擊耐腐蝕,耐油污老化等性能.已通過(guò)歐盟ROHS標(biāo)準(zhǔn)和SGS環(huán)保檢測(cè)標(biāo)準(zhǔn)!
- 組成
- 雙組份
- 配比（重量）
- 1：1
- A膠顏色
- 半透明
- B膠顏色
- 灰色
- 粘度(25℃)
- 45000-50000cps
- 耐溫范圍
- -60℃～+280℃
- 可操作時(shí)間
- 30min
- 初步固化
- 2小時(shí)
- 剪切強(qiáng)度
- 20.5Mpa
- 硬 度 Shore D
- ≥80
- 抗拉強(qiáng)度
- 22mpa
- 耐擊穿電壓
- ≥22KV/mm
- 膨脹系數(shù) CM/CM/℃
- 6-8×10-6/℃
- 體積電阻 25℃ Ohm
- ≥1.0X10
- 阻燃性
- FV0級(jí)
- 保質(zhì)期
- 6個(gè)月
- 絕緣電阻
- 當(dāng)周圍空氣溫度為15~35℃ 相對(duì)濕度＜80%時(shí),漏電電阻為20兆歐(電壓 100V)
【環(huán)氧膠附注】 以上性能數(shù)據(jù)是在溫度25℃、濕度70%的實(shí)驗(yàn)室環(huán)境下所測(cè)得的典型數(shù)據(jù)，僅供客戶使用時(shí)參考，并不能保證是某個(gè)特定環(huán)境下能達(dá)到的全部數(shù)據(jù)，敬請(qǐng)客戶于使用時(shí)，以實(shí)際生產(chǎn)測(cè)試數(shù)據(jù)為準(zhǔn)。以確認(rèn)我們的產(chǎn)品是否滿足使用要求。貯存條件、運(yùn)輸?shù)纫蛩囟紩?huì)對(duì)我們產(chǎn)品的穩(wěn)定性及物理、機(jī)械性能產(chǎn)生影響。對(duì)于任何采用我們無(wú)法控制的方法得到的結(jié)果，聚宏膠粘劑公司恕不負(fù)責(zé)。
-
金屬粘玻璃
-
金屬件灌封
-
不銹鋼粘玻璃
-

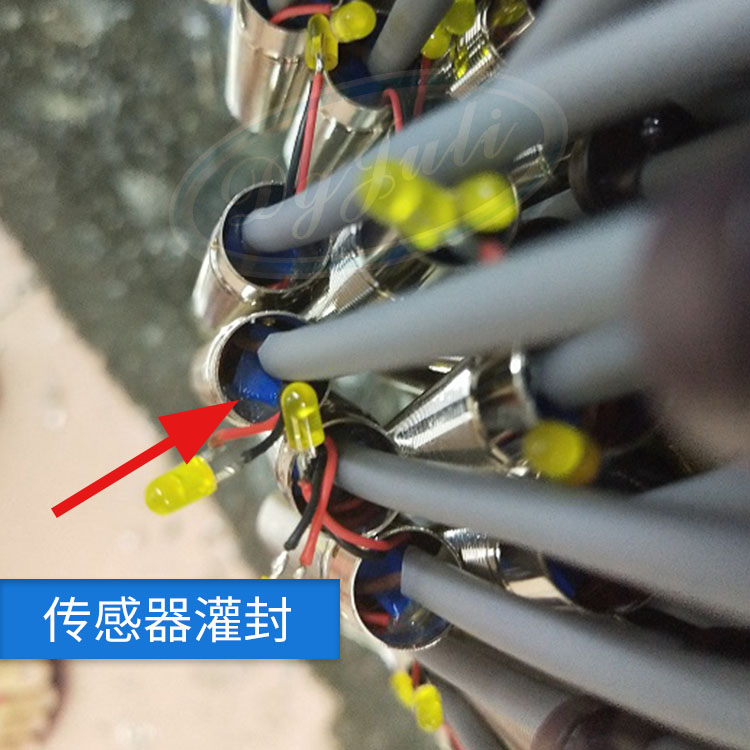

傳感器灌封
-
粘碾磨
-
研磨行業(yè)專用高溫ab膠
-

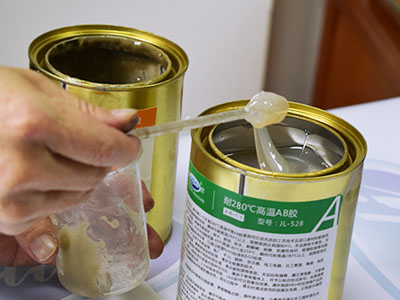

1、環(huán)氧膠按重量比1:1的比例等量取出A膠和B膠。 -

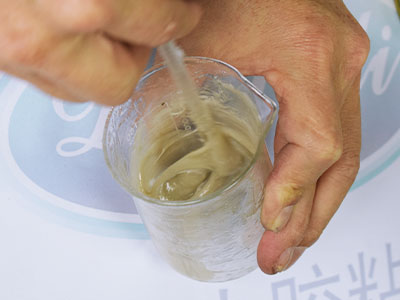

2、將A膠和B膠混合均勻，按順時(shí)針?lè)较蚧旌暇鶆颉?/li>
-

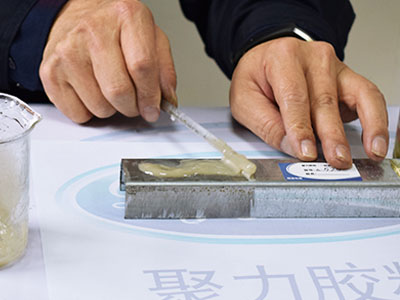

3、將混好的耐高溫環(huán)氧膠均勻涂在其中一粘接表面。 -

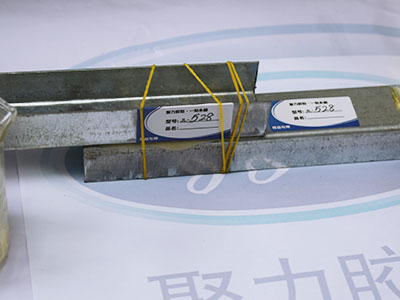

4、吻合粘接后壓緊，有條件的用輔助工具進(jìn)行定位。
- 1、耐高溫環(huán)氧膠能粘哪些材質(zhì)？
- 答：常規(guī)的金屬、陶瓷、玻璃、石材、木材以及硬質(zhì)塑料都能粘；PP、PE、PA、PET等難粘材質(zhì) 粘不了，如需粘接這類型的材質(zhì)可咨詢客服，我們有專用的膠水。
- 2、耐高溫環(huán)氧膠固化不了，或者固化后樹脂太軟、表面過(guò)粘？
- 答：一般是因?yàn)锳B膠配比不準(zhǔn)確或者混合不均勻造成的。混膠時(shí)要注意混合比例是體積比 還是重量比，比例誤差要控制在5%以內(nèi)。
- 3、耐高溫環(huán)氧膠固化時(shí)間變長(zhǎng)了是什么原因？
- 答：如果在配比準(zhǔn)確，混合均勻的前提下出現(xiàn)此問(wèn)題，極有可能是固化溫度過(guò)低造成的。耐高溫環(huán)氧ab膠的特點(diǎn)之一就是溫度越高，固化速度越快，反之，溫度越低，固化越慢。
- 4、耐高溫環(huán)氧膠可以防水嗎，泡水呢？
- 答：日常防水沒(méi)問(wèn)題，短時(shí)間泡水也可以，不建議長(zhǎng)期泡水，可自行測(cè)試。如需進(jìn)行測(cè)試，需 靜置24小時(shí)以上等AB膠性能完全穩(wěn)定再進(jìn)行測(cè)試。
- 5、耐高溫環(huán)氧膠光滑面可以直接粘嗎？
- 答：光滑面可以粘，粘接前必須清潔粘接表面，不能有水漬、油污、鐵銹等，有條件的話打 磨粗糙效果更佳。
- 1、儲(chǔ)存環(huán)氧膠時(shí)，應(yīng)在陰涼干燥處密封保存；保質(zhì)期6個(gè)月，過(guò)期經(jīng)試驗(yàn)合格可繼續(xù)使用。
- 2、使用環(huán)氧膠前，請(qǐng)先小量使用，掌握ab膠的使用技巧，以免出現(xiàn)差錯(cuò)。
- 3、粘接前，粘接表面必須保持干凈，不能有水油污、鐵銹等。打磨后效果更佳。
- 4、混合環(huán)氧膠時(shí)，應(yīng)注意用多少混多少，混膠工具不可混用，以免減短A劑使用壽命。
- 5、一次性混環(huán)氧膠不宜過(guò)多，混的越多，AB膠反應(yīng)時(shí)溫度越高，可操作時(shí)間也會(huì)變短。
- 6、如需進(jìn)行性能測(cè)試，需要靜置24小時(shí)以上等AB膠性能完全穩(wěn)定后再進(jìn)行測(cè)試。
- 7、大批量使用環(huán)氧膠，建議購(gòu)買支裝，搭配膠槍使用，操作更快更方便。
