鑄造銅件沙眼怎么修補(bǔ)？ 銅質(zhì)缺陷修補(bǔ)劑可以修補(bǔ)細(xì)小的沙眼沙孔嗎？銅在澆鑄的時(shí)候，由于銅水被污染或銅溶解不充份，合模的時(shí)候容易在銅鑄件表面形成分布不均勻的沙眼、氣孔、裂紋，這些沙眼氣孔不規(guī)則，深淺不一，且內(nèi)部不光潔，這種鑄銅件，在使用的過程中，沙眼、氣孔、裂紋造成滲漏、斷裂等現(xiàn)象，影響銅鑄件的正常運(yùn)轉(zhuǎn)，這種情況可以用聚宏牌JL-114銅質(zhì)修補(bǔ)劑來進(jìn)行修補(bǔ)。
聚宏牌JL-114銅質(zhì)高溫修補(bǔ)劑是以高分子樹脂為主體，銅粉為強(qiáng)化填充劑的特種冷焊修補(bǔ)材料，黃銅色，膏狀不流淌，具有良好的填充性和粘接強(qiáng)度，在外力的作用下，可以擠進(jìn)細(xì)小的孔隙中，能有效的修補(bǔ)銅鑄件表面沙眼、氣孔、麻坑等缺陷，固化物具有優(yōu)良的機(jī)械性能，可進(jìn)行拋光、打磨等機(jī)械再加工。
JL-114銅質(zhì)高溫修補(bǔ)劑使用方法：

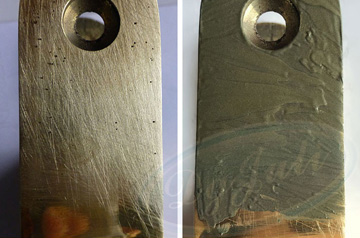

1、將有沙眼的區(qū)域用打磨工具打磨粗糙，要適當(dāng)擴(kuò)大打磨區(qū)域，如果條件允許，可以將沙眼、氣孔也打磨一下，再用工業(yè)酒精或除銹劑之類的清洗干凈修補(bǔ)區(qū)域，特別是清洗掉殘留在沙眼氣孔里面的碎屑。
2、銅質(zhì)高溫修補(bǔ)劑按重量比6:1取適量的銅質(zhì)修補(bǔ)劑，混合均勻至顏色一致，然后涂抹于需要修補(bǔ)的部位，不需要涂的太厚，但要均勻，并且需要用硬質(zhì)工具用力來回刮平，保證銅質(zhì)修補(bǔ)劑能填充到沙眼氣孔中。
3、修補(bǔ)后的銅鑄件，常溫下（25℃）需要靜置6-8小時(shí)后才能投入使用，如果需要受外力的，需要24小時(shí)以上再投入使用，打磨、拋光的話要48小時(shí)后進(jìn)行。 聚宏牌銅質(zhì)修補(bǔ)劑，能修補(bǔ)銅鑄件表面沙眼、氣孔、裂縫、磨損等缺陷，專人提供解決方案。
【產(chǎn)品簡介】
JL-114銅質(zhì)修補(bǔ)劑為膏狀，不流淌，用于銅鑄件或銅合金制品、零件、設(shè)備的氣孔、凹陷、裂縫、腐蝕、磨損斷裂的修復(fù)，修復(fù)后 顏色一致,也可用于遺失或短缺的銅質(zhì)零件的再生,銅條、銅字、浮雕的造。
【適用范圍】
聚宏銅質(zhì)工業(yè)修補(bǔ)劑系列產(chǎn)品是以改性高分子樹脂為主體，以金屬及合金為強(qiáng)化填充劑的聚合金屬復(fù)合型冷焊修補(bǔ)材料，固化后具有優(yōu)異的機(jī)械性能，可進(jìn)性鉆孔、車牙、切削、砂磨及攻絲等各種機(jī)械加工，用于各種金屬鑄件的修補(bǔ)及各種鑄件的修補(bǔ)及各種鑄件氣孔、砂眼、裂紋、磨損、腐蝕的修復(fù)。
【技術(shù)參數(shù)】
|
固化前 |
|
產(chǎn)品型號 |
顏色 |
密度(g/cm3) |
抗壓強(qiáng)度(Mpa) |
拉伸強(qiáng)度 (Mpa) |
剪切強(qiáng)度(Mpa) |
彎曲強(qiáng)度(Mpa) |
硬度 (ShoreD) |
工作溫度(℃) |
|
JL-114 |
黃銅 |
1.79 |
92.5 |
37.9 |
18.7 |
49.8 |
78 |
—60～175 |
|
固化后 |
產(chǎn)品型號 |
配比(A:B) |
操作時(shí)間 (min) |
投入遠(yuǎn)行前需 短時(shí)間（h) |
機(jī)加工.輕負(fù)荷前需
短固化時(shí)間（h) |
滿負(fù)荷或熱負(fù)荷需 固化時(shí)間（h) |
浸泡化學(xué)物前需固化時(shí)間（h) |
|
重量 |
體積 |
|
JL-114 |
6比1 |
4比1 |
40～60 |
8 |
12 |
24 |
72 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
【使用方法】
1、表面處理：除去基體表面松動物質(zhì)，采用噴砂、電砂輪、鋼絲刷或粗砂紙等方式打磨，提高修復(fù)表面的粗糙度，使用清洗劑擦拭，以清潔接著表面。
2、涂膠：聚宏修補(bǔ)劑是由A、B雙組份組成，使用時(shí)嚴(yán)格按規(guī)定的配合比將主劑A和固化劑B充分混合至顏色均勻一致，并在規(guī)定的可使用時(shí)間內(nèi)用完，剩余的膠不可再用；
3、將混合好的修補(bǔ)劑涂抹在經(jīng)處理過的基體表面，涂抹時(shí)應(yīng)用力均勻，反復(fù)按壓，保證材料與基體表面充分接觸，以達(dá)到效果更佳。需多層涂膠時(shí)，需對原涂膠表面進(jìn)行處理后再涂抹；
4、在低于氣溫25℃時(shí)可適當(dāng)延長固化時(shí)間，當(dāng)氣溫低于15℃時(shí)，采用適當(dāng)?shù)臒嵩催M(jìn)行加熱，正確操作是熱源離修補(bǔ)表面40cm以上,60～80℃保持2～3小時(shí)。
【注意事項(xiàng)】
1、銅質(zhì)高溫修補(bǔ)劑不屬于危險(xiǎn)品,可按非危險(xiǎn)品運(yùn)輸；
2、放置于兒童不及處，避免陽光直接照射，陰涼處儲存；
3夏季施工時(shí)注意:當(dāng)環(huán)境溫度超過35℃,每次配膠不宜過多,配膠后應(yīng)迅速涂覆。
【包裝規(guī)格】為500g/組，16組/箱。
【保 質(zhì) 期】24個(gè)月。
